说到电子封装，很多人可能觉得离自己很远，但其实它和我们的生活息息相关。手机、电脑、智能手表这些天天用的电子产品，里面密密麻麻的芯片和电路都需要封装保护。封装过程中最让人头疼的就是污染物问题，灰尘、油渍、氧化物这些看似微不足道的东西，却可能让价值不菲的电子元器件直接报废。传统的清洗方法要么效果不理想，要么会对精密元件造成损伤，这时候等离子清洗机的出现就像一场及时雨。

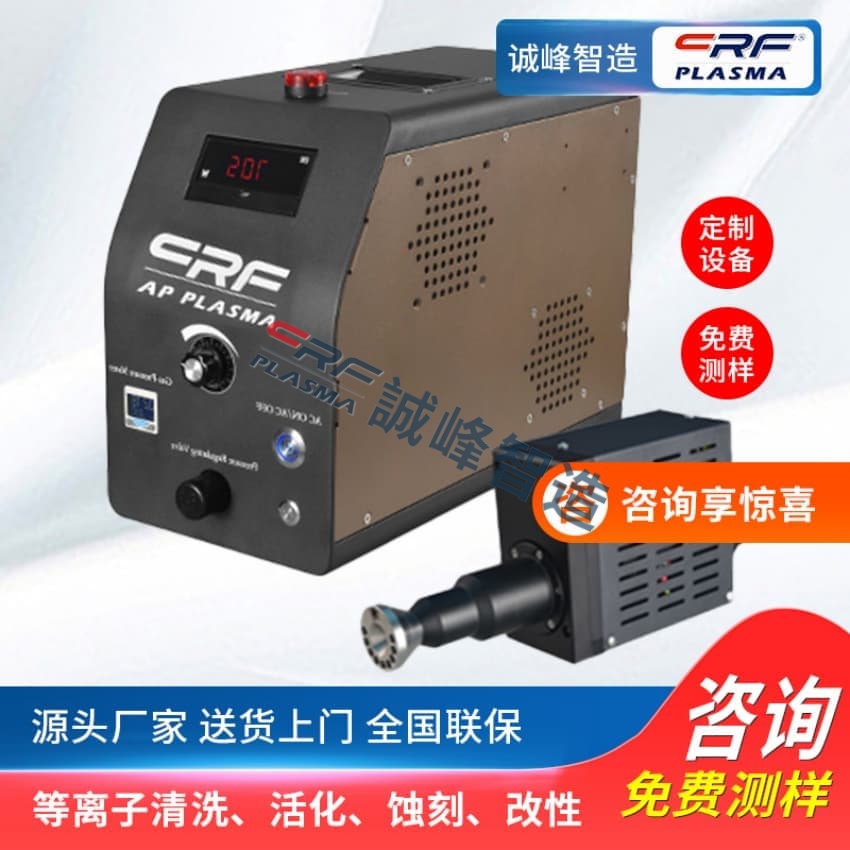

等离子清洗机到底是个什么神奇设备呢？简单来说，它利用高压电场将气体电离成等离子体，这些带电粒子就像无数个微型清洁工，能够深入到材料表面最细微的缝隙中。和用化学溶剂浸泡或者机械打磨不同，等离子清洗完全是干式处理，不会产生二次污染，也不会改变材料本身的特性。在深圳诚峰智造的实验室里，工程师们做过对比测试，同样清洗一块电路板，传统方法需要30分钟，而等离子清洗只要5分钟就能达到更好的效果。

在电子封装领域，等离子清洗机主要解决三类问题。第一是去除有机污染物，比如指纹、油脂这些，它们会影响后续的焊接和粘接质量。第二是活化材料表面，经过等离子处理后的材料表面能显著提高附着性，就像给材料表面装上了无数个小钩子。第三是去除氧化物，特别是对金属引线框架的处理，能让焊接更加牢固可靠。有家做传感器封装的企业反映，用了等离子清洗后，他们的产品不良率从原来的3%降到了0.5%以下。

为什么等离子清洗能有这么好的效果？关键在于它独特的清洗机理。当等离子体接触到材料表面时，会发生物理溅射和化学反应双重作用。高能粒子撞击表面就像微观世界的沙尘暴，把污染物一层层剥离。同时活性粒子会和污染物发生化学反应，把它们分解成可以挥发的气体。这种清洗方式特别适合处理复杂形状的工件，比如带有深孔或凹凸结构的电子元件，这是其他清洗方法很难做到的。

随着电子产品越来越精密，对封装工艺的要求也水涨船高。5G通信设备、人工智能芯片、汽车电子这些新兴领域，都在推动等离子清洗技术的升级迭代。现在的设备已经能做到在线式连续生产，清洗速度更快，均匀性更好。有些高端型号还配备了智能控制系统，可以自动调节参数适应不同材料的处理需求。在环保要求日益严格的今天，这种绿色清洗方式必然会获得更多企业的青睐。

当然，任何技术都不是万能的。等离子清洗虽然优点很多，但设备投入成本相对较高，对操作人员的技术要求也不低。企业在选择时还是要根据自身产品特点来决定，比如清洗对象的材质、产量要求、工艺标准这些因素都要综合考虑。不过从长远来看，随着技术成熟和规模效应，设备成本会逐步降低，就像当年激光技术从实验室走向工业生产一样。

未来几年，随着物联网、智能穿戴等新兴市场的爆发，电子封装行业将迎来新一轮增长。在这个过程中，等离子清洗技术肯定会扮演越来越重要的角色。它不仅解决了当下的工艺难题，更为后续的微纳级封装打下了基础。对于制造企业来说，早一步了解和应用这项技术，或许就能在激烈的市场竞争中赢得先机。
