说到材料表面处理技术，很多人可能觉得离日常生活很遥远，但其实它无处不在。从手机屏幕的防指纹涂层，到汽车零部件的耐磨处理，甚至医用导管的抗菌性能提升，都离不开这项技术。而在众多表面处理方法中，等离子体处理技术正以其独特的优势，逐渐成为工业界的宠儿。

等离子体表面处理的核心原理其实很有趣。想象一下把普通气体变成带电粒子的状态，这就是等离子体。当这些带电粒子与材料表面相遇时，会产生一系列奇妙的反应。它们能像微型清洁工一样去除表面的油污和氧化物，也能像建筑师一样在表面搭建新的化学键。这种处理方式最厉害的地方在于，它只改变材料表面几纳米到几微米的厚度，完全不会影响材料本身的性能。

具体到处理过程，可以分为三个主要阶段。首先是等离子体的产生，通过高频电场或微波将工作气体电离。接着这些活性粒子会与材料表面发生物理轰击或化学反应。最后表面会形成新的官能团或微观结构。整个过程通常在真空环境下进行，温度接近室温，所以连塑料薄膜这种娇嫩的材料也能轻松应对。

这种技术在实际应用中展现出惊人的多样性。在电子行业，它能提高电路板的粘接可靠性；在汽车制造中，可以让橡胶密封件与金属粘得更牢；医疗领域则用它来改善植入体与人体组织的相容性。更妙的是，整个处理过程不需要使用有机溶剂，既环保又安全。

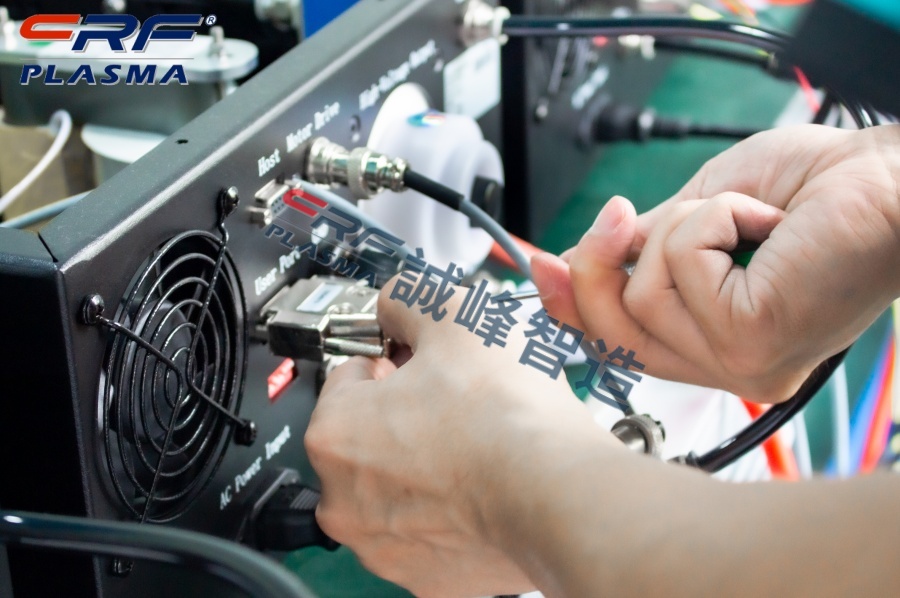

说到设备选择，目前主流的等离子处理系统分为大气压和低压两种类型。大气压设备处理速度快，适合连续生产；低压设备虽然需要真空环境，但处理效果更均匀精细。深圳市诚峰智造有限公司在这两类设备研发上都积累了丰富经验，可以根据不同行业需求提供定制化解决方案。

随着新材料层出不穷，对表面处理的要求也越来越高。传统的机械打磨或化学处理方式逐渐暴露出局限性，而等离子体技术正好填补了这个空白。它不仅处理效果好，还能实现传统方法做不到的表面改性效果。从提升产品品质到开发新功能，这项技术正在悄悄改变很多行业的生产方式。

展望未来，等离子体表面处理技术还会继续进化。智能化控制系统让操作更简便，新型等离子源提升处理效率，绿色环保理念推动工艺革新。对于制造业来说，掌握这项技术就意味着在产品质量和创新能力上占据先机。无论是想解决具体的工艺难题，还是探索材料新应用，都值得深入了解这项潜力无限的技术。
