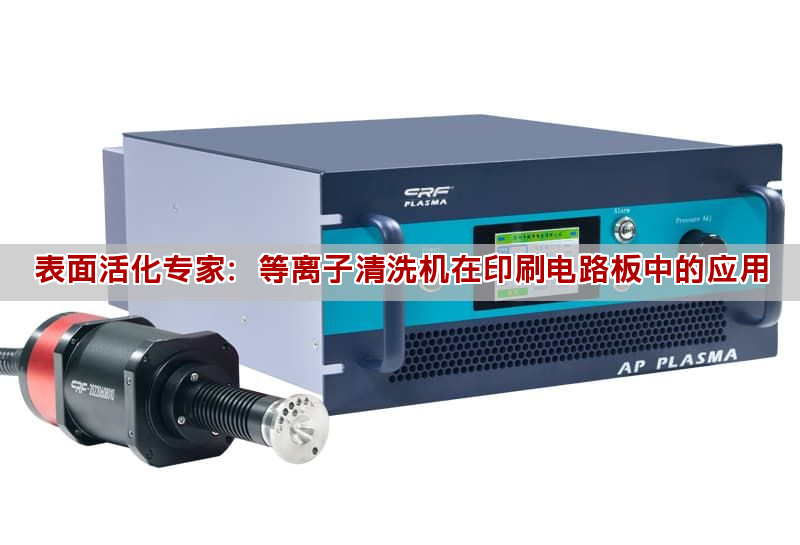

大家好，今天我们来聊聊印刷电路板制造过程中一个特别重要的环节——表面处理。你可能不知道，电路板在生产过程中表面会沾染各种污染物，比如油脂、灰尘或者氧化层，这些看似微小的东西却会严重影响电路板的性能和可靠性。传统的清洗方法有时候效果不太理想，或者不够环保，这时候等离子清洗技术就派上用场了。这种技术利用等离子体对电路板表面进行清洗和活化，不仅效果好，而且非常环保，正在被越来越多的电子制造企业所采用。

等离子清洗机的基本工作原理其实很有意思。它通过在真空环境下施加高频电场，使气体分子电离形成等离子体。这些等离子体由带电粒子、自由基和紫外线组成，能够有效地轰击和分解电路板表面的污染物。与传统的湿法清洗相比，等离子清洗不需要使用化学溶剂，不会产生废水废气，对环境非常友好。而且这种清洗方式能够深入到微小的孔洞和缝隙，清洗效果更加均匀彻底，特别适合处理高密度互连板这类精密电路板。

准备工作是使用等离子清洗机的第一步。在开始清洗之前，需要先对印刷电路板进行初步检查，确保没有明显的损伤或缺陷。然后要将电路板妥善放置在清洗机的载物架上，注意保持适当的间距，确保等离子体能够均匀地作用在每个电路板的表面。接下来需要根据电路板的材质和污染程度，设置合适的清洗参数，包括真空度、功率和处理时间等。这些参数设置很关键，会直接影响到最终的清洗效果，所以建议先进行小批量试验来确定最佳工艺条件。

具体操作步骤需要按顺序进行。首先开启等离子清洗机，将处理腔体内的空气抽出，建立所需的真空环境。然后向腔体内通入工艺气体，常用的气体包括氧气、氩气或者它们的混合气体。接着启动射频电源，在电场的作用下，气体分子会发生电离，形成发光的等离子体。这些活性粒子会与电路板表面的污染物发生物理轰击和化学反应，将有机污染物分解成二氧化碳和水蒸气，无机污染物则被物理溅射去除。清洗完成后，需要先停止射频电源，再通入空气恢复常压，最后取出处理好的电路板。

等离子清洗在PCB制造中的具体应用非常广泛。在电路板钻孔后，孔壁可能会残留环氧树脂污渍，等离子清洗能够有效去除这些污染物，保证后续孔金属化过程的可靠性。在贴装前对电路板焊盘进行清洗，可以去除氧化层和有机污染物，显著提高焊接质量。对柔性电路板进行表面活化，能够改善其与覆盖膜的粘接强度。还有在芯片封装过程中，对封装基板进行等离子清洗，可以确保芯片粘接和引线键合的可靠性。这些应用都体现了等离子清洗技术在提升电子产品质量方面的重要价值。

使用等离子清洗机确实能给PCB制造带来很多好处。经过等离子清洗后的电路板表面能显著提高，有利于后续的印刷、涂覆和粘接工艺。清洗过程不会损伤电路板的基材，能够保持线路的完整性。由于不使用化学溶剂，既节约了成本，又符合环保要求。清洗效果均匀一致，能够满足大批量生产的需求。最重要的是，这种处理方式能够显著提高产品的可靠性和使用寿命，为电子设备的稳定运行提供保障。

在选择和使用等离子清洗机时，建议大家根据具体的生产需求来选择合适的设备型号。比如深圳市诚峰智造这类专业厂家提供的设备，通常都会根据客户的实际应用场景提供定制化的解决方案。要考虑的因素包括处理尺寸、产能要求、自动化程度等。日常使用中要注意定期维护设备，保持电极和腔体的清洁。还要根据处理材料的变化，适时调整工艺参数。做好这些细节，才能让等离子清洗机始终保持最佳工作状态，为生产提供可靠保障。

通过上面的介绍，相信大家对等离子清洗机在印刷电路板中的应用有了比较全面的了解。从工作原理到操作步骤，从具体应用到优势特点，这种先进的表面处理技术确实为PCB制造行业带来了新的解决方案。随着电子产品向小型化、高密度化发展，对电路板清洁度的要求会越来越高，等离子清洗技术的重要性也会更加凸显。希望这篇文章能帮助大家更好地理解和应用这项技术。
