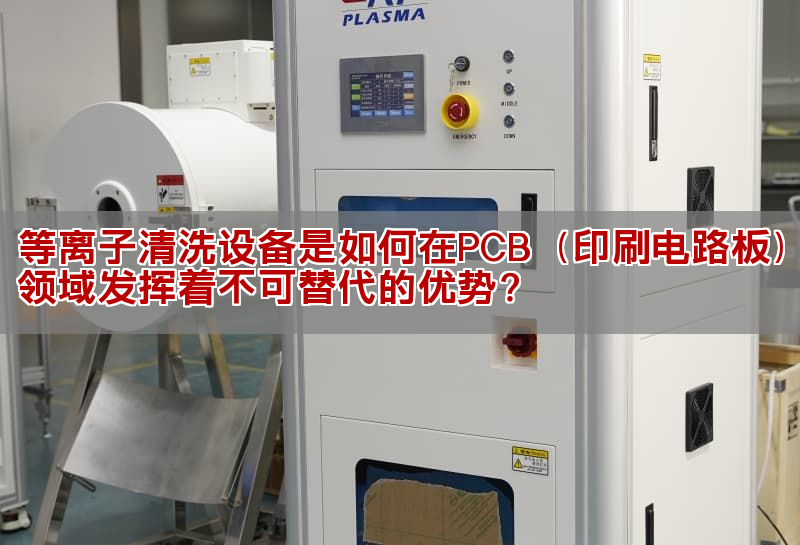

走进现代化电子厂的PCB车间，你会闻到淡淡的松香气味，看到成排的电路板在流水线上流动。而在某个透明舱室中，蓝紫色的光芒静静闪烁——那是等离子清洗机正在给电路板做“光子沐浴”。某工厂的刘工指着设备说：“就像用亿万把纳米扫帚，把比头发丝细千倍的灰尘从电路缝隙里扫出来。”这种看似科幻的场景，正支撑着从手机到卫星的电子设备可靠运行。

根据《电子信息制造业绿色发展指南》要求，2025年PCB单位产值能耗需降低18%。传统化学清洗产生的废水处理成本占总成本12%，而等离子技术让这个数字归零。

认识清洗原理

等离子清洗机工作时像在制造微型闪电。当高频电场激活氧气或氩气时，气体分子被撕成带电粒子，形成等离子体。这些粒子以每秒千米的速度撞击PCB表面，产生双重清洁效果：

• 物理轰击：氩离子像微型锤子敲落焊盘上的氧化层
• 化学反应：氧自由基把油污分解成二氧化碳和水蒸气

在深圳某HDI板工厂的显微镜下可见：0.1mm的微孔内，胶渣残留从1200个/cm²降至50个/cm²，孔壁粗糙度精确控制在0.3μm，让沉铜层咬合更牢固。

解锁核心优势

与传统湿法清洗对比，等离子技术的优势一目了然：

江苏某通信板厂的数据更直观：5G天线板经等离子处理后，信号损耗降低40%，虚焊率从1.7%骤降至0.3%。

掌握操作流程

第一步：参数配对
就像配制药剂，工程师根据“病症”调气体配方：

• 除有机油污：氧气为主（流量30sccm）
• 清金属氧化层：氩氢混合（比例4:1）
• PTFE材料活化：加5%氮气增强结合力

某军工企业经验：处理导弹控制板时，功率设定300W+脉冲模式，避免高频电路损伤。

第二步：智能装载
现代设备配备视觉定位系统。当放入10层软硬结合板时，机械臂自动调整喷头角度，让等离子体流入0.08mm的盲孔。广州某厂的测试显示，这种智能处理使良品率提升22%。

第三步：动态监控
舱内的光谱仪实时分析废气成分。当检测到碳元素信号消失，系统自动停机——这表示孔内胶渣已完全清除。某航天器件厂凭借此技术，卫星电路合格率达到99.98%。

避开操作雷区

等离子清洗虽强，但也需规避三大风险：

1. 材料过敏：聚酰亚胺基板用纯氧处理会泛黄，需混入40%氩气缓冲
2. 过度治疗：高功率轰击超90秒，铜箔粗糙度超0.8μm将影响信号传输
3. 设备保养：每月需用无纺布蘸无水乙醇擦拭电极，真空泵油每500小时更换

成都某医疗设备厂曾因忽略保养，导致腔体污染使心电监测板菌落超标。规范维护后问题迎刃而解。

验收清洁成果

三种方法验证清洗效果：

• 水滴测试：焊盘接触角从112°降至28°，像水珠在荷叶上摊开
• SEM扫描：放大5000倍可见孔壁均匀凹蚀，无树脂残留
• 暴力测试：将处理后的BGA芯片经历-55℃~125℃千次循环，零脱焊

某汽车电子厂用X射线检测显示：发动机控制模块的焊点气泡率从1.2%降至0.05%，远超车规级标准。

从智能手机的柔性电路到空间站的控温模块，等离子清洗技术正以纳米级的精度守护着电子世界的经脉。当你在深夜刷着手机时，那些在电路板缝隙中穿梭的离子风暴，那些精准调控的气体配方，都在默默确保着信号畅通无阻。这项看似藏在工厂角落的技术，实则撑起了数字时代的可靠性基石——它让电子设备不仅更智能，更在微观世界里实现了真正的“一尘不染”。
